小头条纹碳钢铆螺母-美标

0
查看: 762

详情:

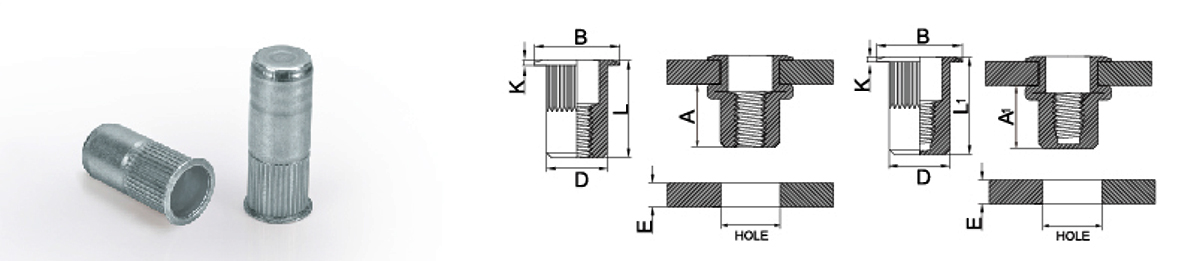

单位:mm R=平头/K=条纹/S=碳钢/B=盲孔
螺纹 编号
P/N
铆接范围 A
Ref
孔的大小·
+0.1
0
D
+0.07
-0.1
B
土 0.30
K
土0.15
L
土 0.30
盲孔
A1 L1
M4 AKS-04M-20 0.5-2.0 7.2 6.75 6.65 7.9 0.5 11.3 15.2 19.3
M4 AKS-04M-35 2.5-3.5 7.2 6.75 6.65 7.9 0.5 12.5 14 19.3
M5 AKS-05M-30 0.5-3.0 7.2 7.6 7.4 8.7 0.5 12.5 20.7 25.7
M5 AKS-05M-55 3.5-5.5 6.2 7.6 7.4 8.7 0.5 15.4 16.7 25.7
M6 AKS-06M-30 0.7-3.0 9.2 10 9.8 11.5 0.6 15.3 24.7 30.8
M6 AKS-06M-60 3.5-6.0 8.2 10 9.8 11.5 0.6 17.8 21 30.8
M8 AKS-08M-35 0.7-3.5 10.6 13.5 13.38 15.1 0.7 18.2 28.5 36
M8 AKS-08M-80 4.0-8.0 9.6 13.5 13.38 15.1 0.7 21.2 24.5 36
M10 AKS-10M-35 0.7-3.5 10.6 13.5 13.38 15.1 0.7 18.2 2&5 36
M10 AKS-10M-80 4.0-8.0 9.6 13.5 13.38 15.1 0.7 21.2 24.5 36



单位:mm R=平头/K=条纹/S=碳钢/B=盲孔
螺纹 编号
P/N
铆接范围 A
Pef
孔的大小
+0.1
0
D
+0.07
-0.1
B
土 0.30
K
土0.15
L
土 0.30
盲孔
A1 L1
6-32UNC AKS-6-32-20 0.5-2.0 7.2 6.75 6.65 7.9 0.5 11.3 15.2 19.3
6-32UNC AKS-6-32-35 2.5-3.5 7.2 6.75 6.65 7.9 0.5 12.5 14 19.3
8-32UNC AKS-8-32-20 0.5-2.0 7.2 6.75 6.65 7.9 0.5 11.3 15.2 19.3
8-32UNC AKS-8-32-35 2.5-3.5 7.2 6.75 6.65 7.9 0.5 12.5 14 19.3
10-24UNC AKS-10-24-30 0.5-3.0 7.2 7.6 7.4 8.7 0.5 12.5 20.7 25.7
10-24UNC AKS-10-24-55 3.5-S.5 6.2 7.6 7.4 8.7 0.5 15.4 16.7 25.7
10-32UNF AKS-10-32-30 0.5-3.0 7.2 7.6 7.4 8.7 0.5 12.5 20.7 25.7
10-32UNF AKS-10-32-55 3.5-5.5 6.2 7.6 7.4 8.7 0.5 15.4 16.7 25.7
1/4-20UNC AKS-1/4-20-30 0.7-3.0 9.2 10 9.8 11.5 0.6 15.3 24.7 30.8
1/4-20UNC AKS-1/4-20-60 3.5-6.0 8.2 10 9.8 11.5 0.6 17.8 21 30.8
5/16-18UNC AKS-5/16-18-35 0.7-3.5 10.6 13.5 13.38 15.1 0.7 18.2 28.5 36
5/16-18UNC AKS-5/16-18-80 4.0-8.0 9.6 13.5 13.38 15.1 0.7 21.2 24.5 36
3/8-16UNC  AKS-3/8-16-35 0.7-3.5 10.6 13.5 13.38 15.1 0.7 18.2 28.5 36
3/8-16UNC  AKS-3/8-16-80 4.0-8.0 9.6 13.5 13.38 15.1 0.7 21.2 24.5 36
