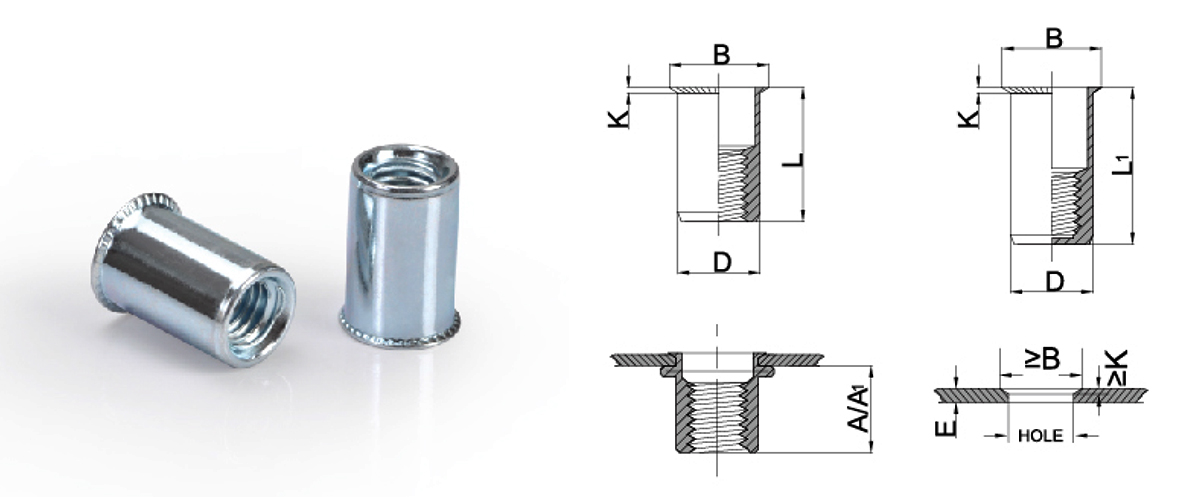

小头圆柱碳钢铆螺母

0
查看: 683

详情:



单位:mm R=小头/P=圆柱体/S=碳钢/=B=盲孔
螺纹 编号
P/N
铆接范围 A
Ref
孔的大小
+0.1
0
D
+0.07
-0.1
B
土 0.30
K
土0.15
L
土 0.30
盲孔
A1 L1
M3 RPS-03M-20B 0.5-2.0 6.0  5.0  4.9  6.0  0.5  9.0  10.0  13.5
M4 RPS-04M-20B 0.5-2.0 6.8  6.0  5.9  7.0  0.5  11.2  11.3  15.0
RPS-04M-40B 2.0-4.0 13.0  16.0
M5 RPS-05M-20B 0.5-2.0 7.5  7.0  6.9  8.0  0.5  11.5  12.5  16.5
RPS-05M-40B 2.0-4.0 13.0  17.5
M6 RPS-06M-25B 0.5-2.5 9.0  9.0  8.9  10.5  0.6  14.0  15.5  20.5
RPS-06M-50B 2.5-5.0 10.0  16.0  22.0
M8 RPS-08M-30B 0.5-3.0 10.2  11.0  10.9  12.0  0.65  16.5  17.0  23.0
RPS-08M-50B 3.0-5.0 18.5  24.5
M10 RPS-10M-30B 0.5-3.0 11.2  13.0  12.9  14.1  0.7  17.7  18.2  24.5
RPS-10M-50B 3.0-5.0 13.5  21.0  26.0
RPS-10M-30(12H)B 0.5-3.0 12.5  12.0  11.9  13.0  0.7  18.0
盲孔部分产品代码后缀加“B",例如:RPS-03M-15B
