小头半六角不锈钢铆螺母

0
查看: 422

详情:

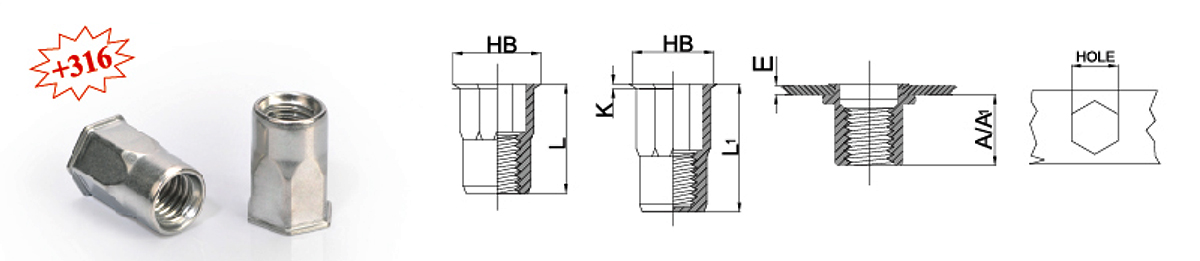

单位:mm R=小头/P=Plain R=小头/K=条纹/A2=不锈钢/B=盲孔
螺纹 编号
P/N
铆接范围 A
Ref
孔的大小
+0.1
0
D
+0.07
-0.1
B
土 0.30
K
土0.15
L
土 0.30
盲孔
A1 L1
M3 RHA2-03M-20B 0.5-2.0 5.5  5.5  4.9  6.0  0.5  9.0  11.5  15.5
M4 RHA2-04M-25B 0.5-2.5 8.0  6.0  5.9  7.0  0.5  12.0  13.5  18.0
M4 RHA2-04M-20(S) 0.5-2.0 7.0  6.0  5.9  7.0  0.5  10.5
M5 RHA2-05M-25B 0.5-2.5 9.0  7.0  6.9  8.0  0.5  13.0  15.8  21.5
M5 RHA2-05M-25(S) 0.5-2.5 8.0  7.0  6.9  8.0  0.6  12.0
M6 RHA2-06M-30B 0.5-3.0 10.7  9.0  8.9  10.0  0.6  16.0  18.0  24.0
M6 RHA2-06M-25(S) 0.5-2.5 10.0  9.0  8.9  10.0  0.7  14.5
M8 RHA2-08M-35B 1.0-3.5 11.2  11.0  10.9  12.0  0.7  17.5  23.2  30.5
M8 RHA2-08M-30(S) 1.0-3.0 11.0  11.0  10.9  12.5  0.7  17.0
M10 RHA2-10M-40B 1.0-4.0 13.5  13.0  12.9  14.5* 0.8  21.0
M10 RHA2-10M-35(S) 1.0-3.5 13.0  13.0  12.9  14.3  0.9  19.0
盲孔部分产品代码后缀加“B”,例如: RHA2-04M-20B
